Zusammenfassung
Zum Schloss einer Waffe gehören alle Bestandteile, die das Auslösen des Schusses ermöglichen. Je nach Art der Schlossspannung wird zwischen Selbstspannern und Handspannern unterschieden. Schlosssysteme unterscheiden sich grundlegend zwischen Gewehren mit starren und abkippbaren Läufen. Bei Waffen mit starren Läufen bilden Schloss und Verschluss eine enge Einheit. Bei Kipplaufwaffen wird zwischen Seitenschloss, Kastenschloss und Blitzschloss unterschieden.
Grundlagen
Allgemeines
- Zum Schloss oder Schlosssystem gehören alle Waffenbestandteile, die das Auslösen des Schusses ermöglichen.
- Unterscheidung nach Art der Schlossspannung
- Außen liegender Hahn (z.B. bei Hahnflinten)
- Innen liegender Hahn: Meist erfolgt das Spannen beim Abkippen der Läufe oder beim Repetieren
- Selbstspanner: Schlossspannung erfolgt durch das Abkippen der Läufe
- Handspannsysteme: Spannung der Schlösser erfolgt durch das nach vorne Drücken des Spannschiebers
- Einteilung nach Art der Läufe
- Abkippbare Läufe (Kipplaufwaffen)
- Starre Läufe
- Drehkammersysteme
- Geradezugsysteme
- Schloss von Blockverschlüssen
- Selbstladesysteme
- Jedem einzelnen Lauf ist immer ein Schloss zugeordnet.
- Eine Bockflinte mit zwei Läufen hat also zwei Schlösser.
Kammersysteme
- Synonym: Zylindersystem
- Zylindersysteme werden je nach Bauweise in zwei Kategorien unterteilt:
- Drehkammersystem → Verschluss über Drehbewegung (z.B. Mauser System 98)
- Geradezugsystem → Verschluss über Längsbewegung (z.B. Blaser R8)
- Repetieren: Vorgang des Ladens → Repetierer
- Patrone wird direkt aus dem Magazin in das Patronenlager geladen.
- Repetierwaffen haben immer ein Magazin.
- Verwendung: Einläufige Büchsen
MerkeAufgrund der engen Einheit aus Verschluss und Schloss sprechen wir von Zylindersystemen oder Kammersystemen.
Aufbau
Gespanntes Schloss
Abgeschlagenes Schloss
Kipplaufwaffen
Hahnschloss
Seitenschloss
- Beim Seitenschloss ist die Schlosskonstruktion auf seitlichen Platten befestigt. Dadurch ist das Schloss sehr leicht herauszunehmen.
- Vereinfacht die Pflege von Gewehren
- Verwendung: Hochwertige Waffen, Hahnflinten
Kastenschloss
- Synonym: System Anson & Deeley
- Die vollständige Konstruktion liegt im Verschlusskasten, wodurch eine kurze Bauart möglich ist.
- Verwendung: Doppelflinten, Doppelbüchsen, Bockbüchsflinten
Blitzschloss
- Konstruktion auf Abzugsblech → Leichte „blitz“-schnelle Herausnehmbarkeit
- Verwendung: Kombinierte Waffen (z.B. Drilling), Flinten
MerkhilfeB – K – S: Blitzschloss – Kastenschloss – Seitenschloss
Handspanner
- Ein- und Zweischlosshandspannsysteme
- Besonderheit: Funktionsweise wie ein Selbstspanner bei vorgeschobenem Spannschieber
- Bei vorgeschobenem Spannschieber wird das Schloss durch Abkippen der Läufe neu gespannt. So werden schnelle Folgeschüsse ermöglicht.

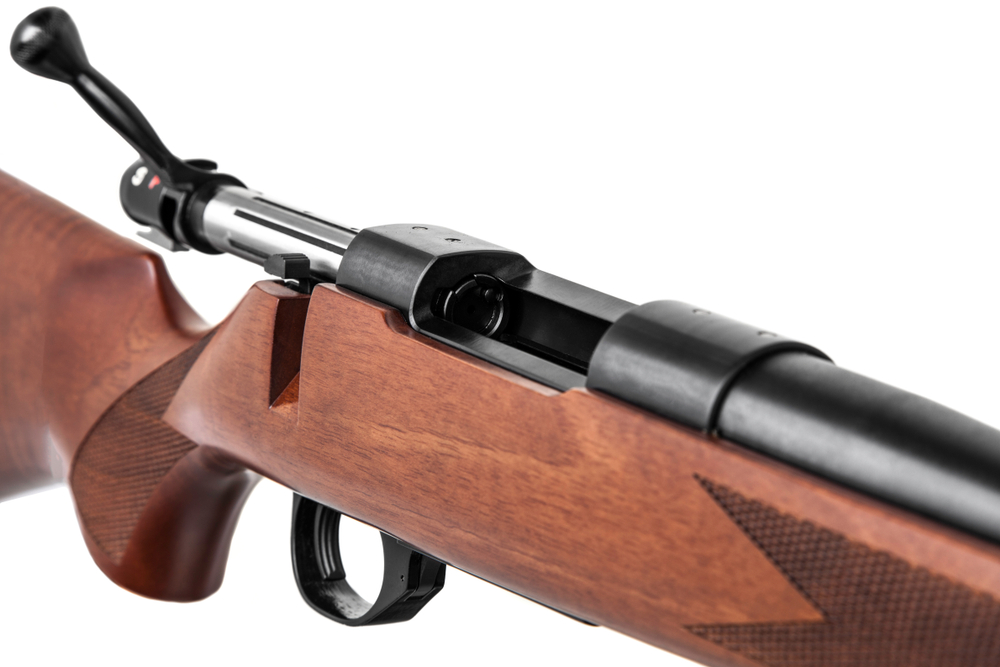

Drehkammersysteme
Allgemeines

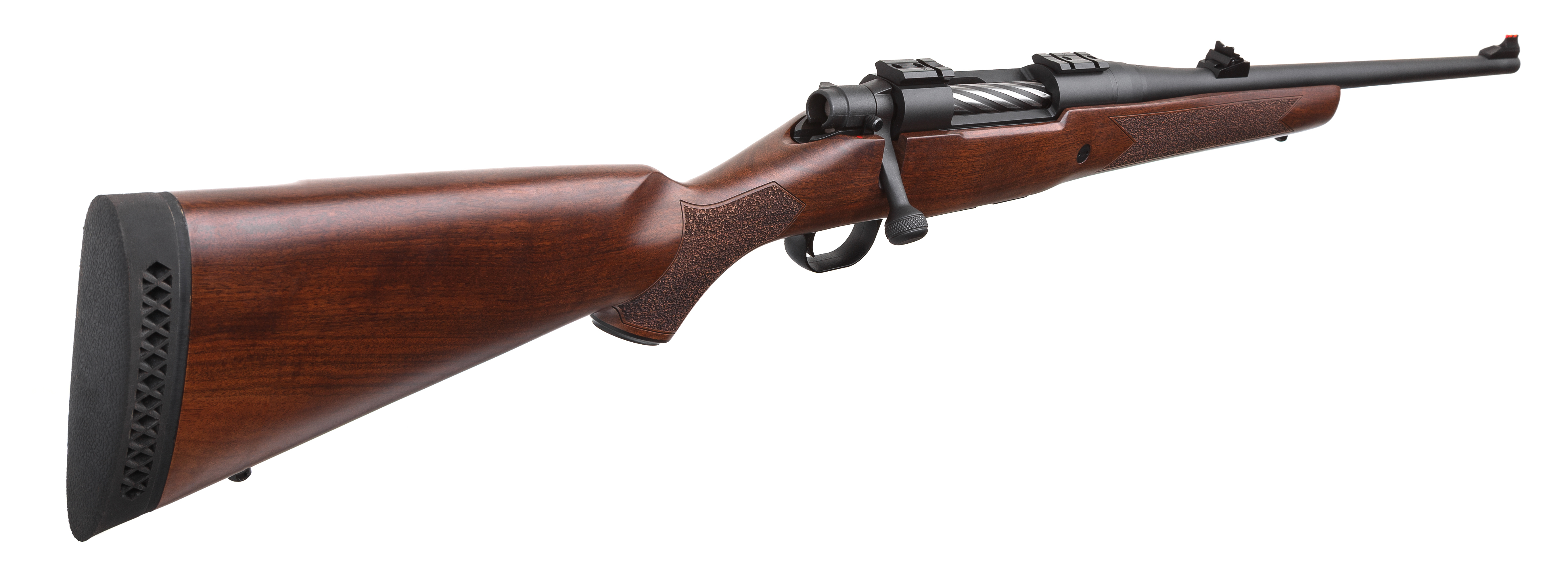

Drehkammerverschluss (Mauser System 98)
- Synonyme: Kammerverschluss, Zylinderverschluss
- Das Nachladen erfolgt beim Repetieren.
- Hierzu wird der Kammergriff betätigt, wodurch die Verriegelungswarzen der Kammer im Hülsenkopf freigegeben werden.
- Der Hülsenkopf ist der Teil des Verschlusses, in dem der Lauf eingeschraubt ist.
- In der Führung der Hülsenbrücke kann die Kammer zurückgezogen und eine Patrone ins Patronenlager repetiert werden.
Kammerschloss (Mauser System 98)
- Synonym: Zylinderschloss
- Das Spannen des Schlosses erfolgt beim Öffnen der Kammer.
- Je nach Position des Sicherungsflügels wird die Schlagbolzenmutter blockiert.
MerkeBeim Mauser System 98 findet das Spannen beim Öffnen der Kammer statt.
Funktionsweise
Für alle, die verstehen möchten, wie ein Drehkammersystem funktioniert, gibt es ein sehr gutes YouTube-Video.

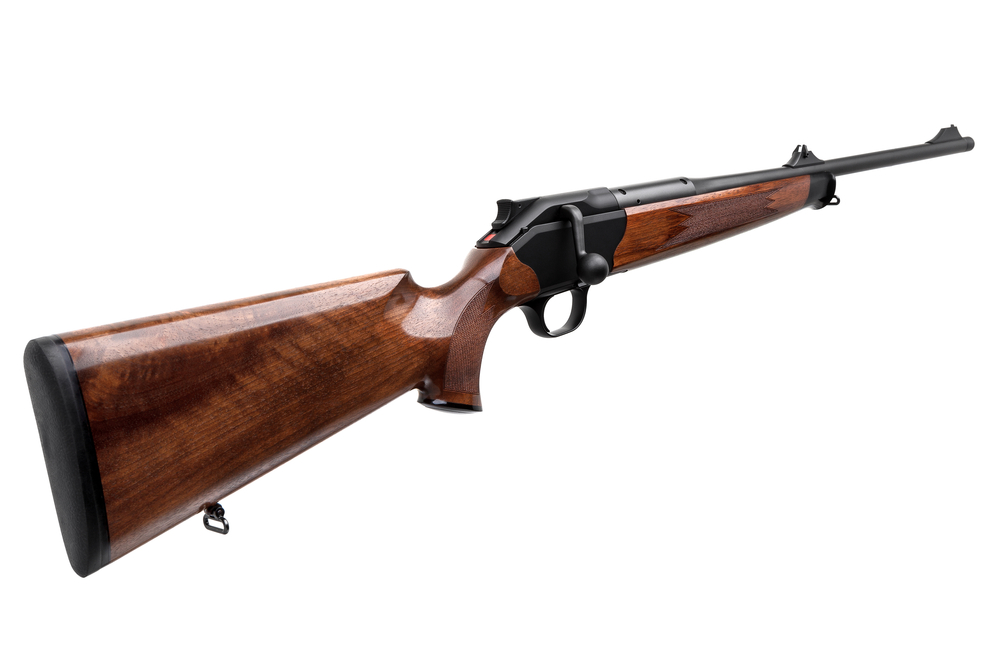

Geradezugsysteme
Geradezugverschluss
- Längsbeweglicher Verschluss
- Ladevorgang beim Öffnen und Schließen
Funktionsweise
Geradezugschloss
- Spannvorgang durch Vorschieben des Spannschiebers
- Entspannen durch Drücken und Zurücknehmen des Spannschiebers
Selbstladesysteme
Allgemeines
- Automatischer Ladevorgang
- Auswerfen der leeren Patronenhülse
- Nachladen mit neuer Patrone
- Wiederholtes Abziehen ermöglicht mehrere Schüsse (→ Halbautomatische Waffe)
- Bauweisen
- Rückstoßlader
- Gasdrucklader
- Insgesamt maximal drei Patronen in Selbstladern erlaubt
- Maximal zwei Patronen im Magazin
- Eine Patrone im Patronenlager
MerkeJagdwaffen mit Selbstladeverschlüssen dürfen mit maximal zwei Patronen geladen sein.
Rückstoßlader-System
- Energie für den Ladevorgang wird aus dem Rückstoß bezogen
- Längs beweglicher Lauf
- Rückstoßfeder
