Schaft

Gewehrschaft, Langwaffenschaft
header image

Zusammenfassung

Ein Jägersprichwort sagt: „Der zielt, der Schaft trifft.“ Der Schaft ist essenziell wichtig für die einfache Handhabung einer und überträgt den Rückstoß des Schusses auf den Schützen. Außerdem ist er eine technische Notwendigkeit, da in ihm Verschluss- und verbaut sind. Er lässt sich grob unterteilen in Vorder- und Hinterschaft. Der Hinterschaft befindet sich hinter dem . An ihm lassen sich verschiedene Schaftmaße bestimmen, die entscheidend für einen flüssigen Anschlag sind.

Allgemeines

Aufbau

Aufgaben

  • Waffenhandhabung
  • Technische Notwendigkeit (Einbau des Schlosses,
  • Wärmeschutz vor dem (Vorderschaft)
  • Übertragung des Rückstoßes

MerkeDer zielt, der Schaft trifft.

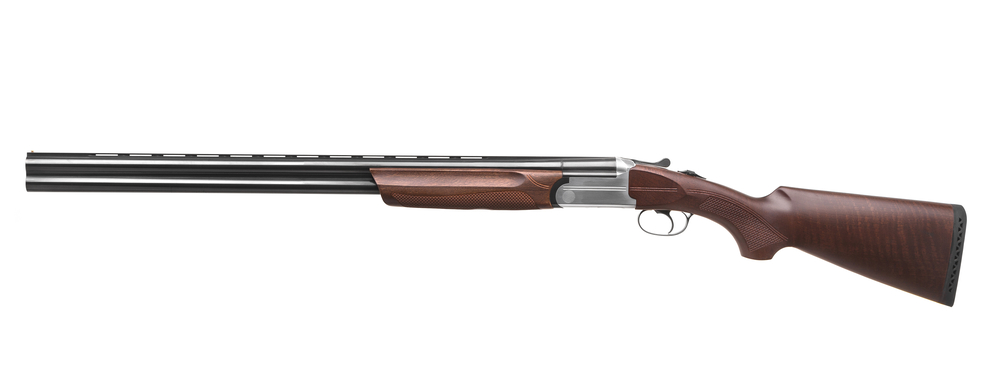

Schaftformen

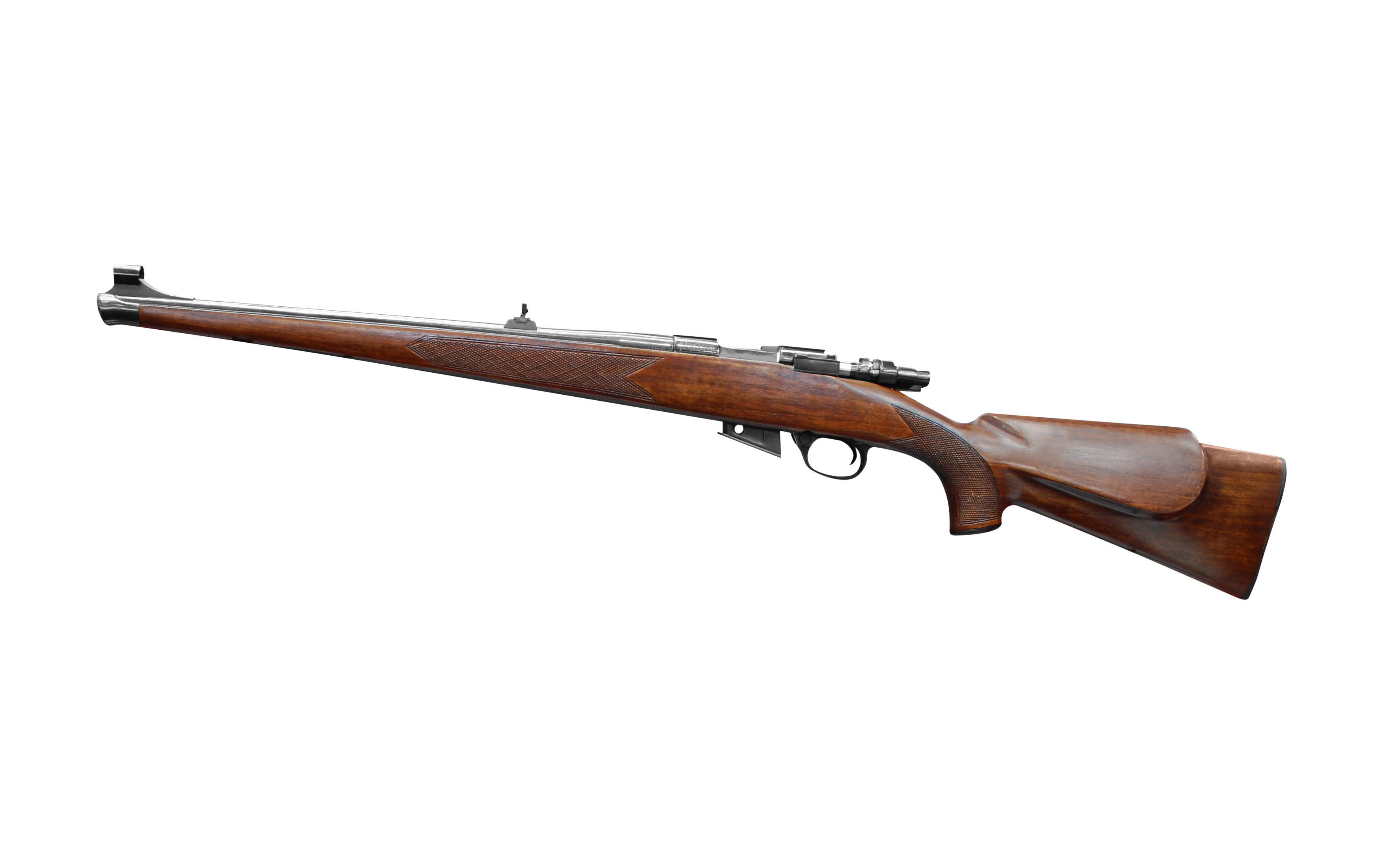

Definition der bis zur Laufmündung reicht der nicht bis zur Laufmündung reicht
Abbildung
Besonderheit mit werden als bezeichnet.

Vorderschaft

Aufbau

  • Unterscheidung Zwischen mit und ohne Werkzeug abnehmbaren Vorderläufen
  • Mit Werkzeug: Vorwiegend Repetierbüchsen
  • Ohne Werkzeug: Häufig mit Patentschnäpper oder Knopfdrucksystem

Aufgabe bei Kipplaufwaffen

Hinterschaft

Allgemeines

  • Der Hinterschaft wird auch als Kolben bezeichnet.
  • Beim Zielen wird der Kolben an die Schulter gelegt.
  • Funktionen
    • Stabilisierung der
    • Abfangen des Rückstoßes mit der Schulter

Kolbenformen

PistolengriffBesonderheitBild

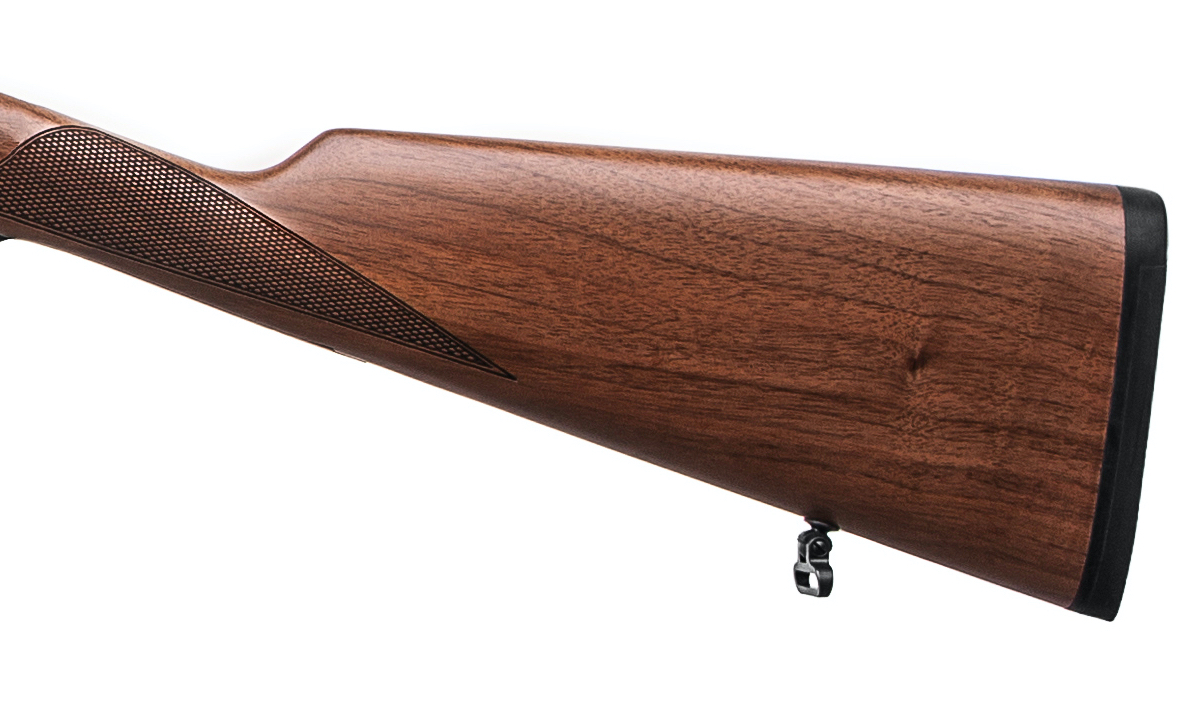

Englischer nein
  • Gerader Schaftrücken
  • Kein Pistolengriff

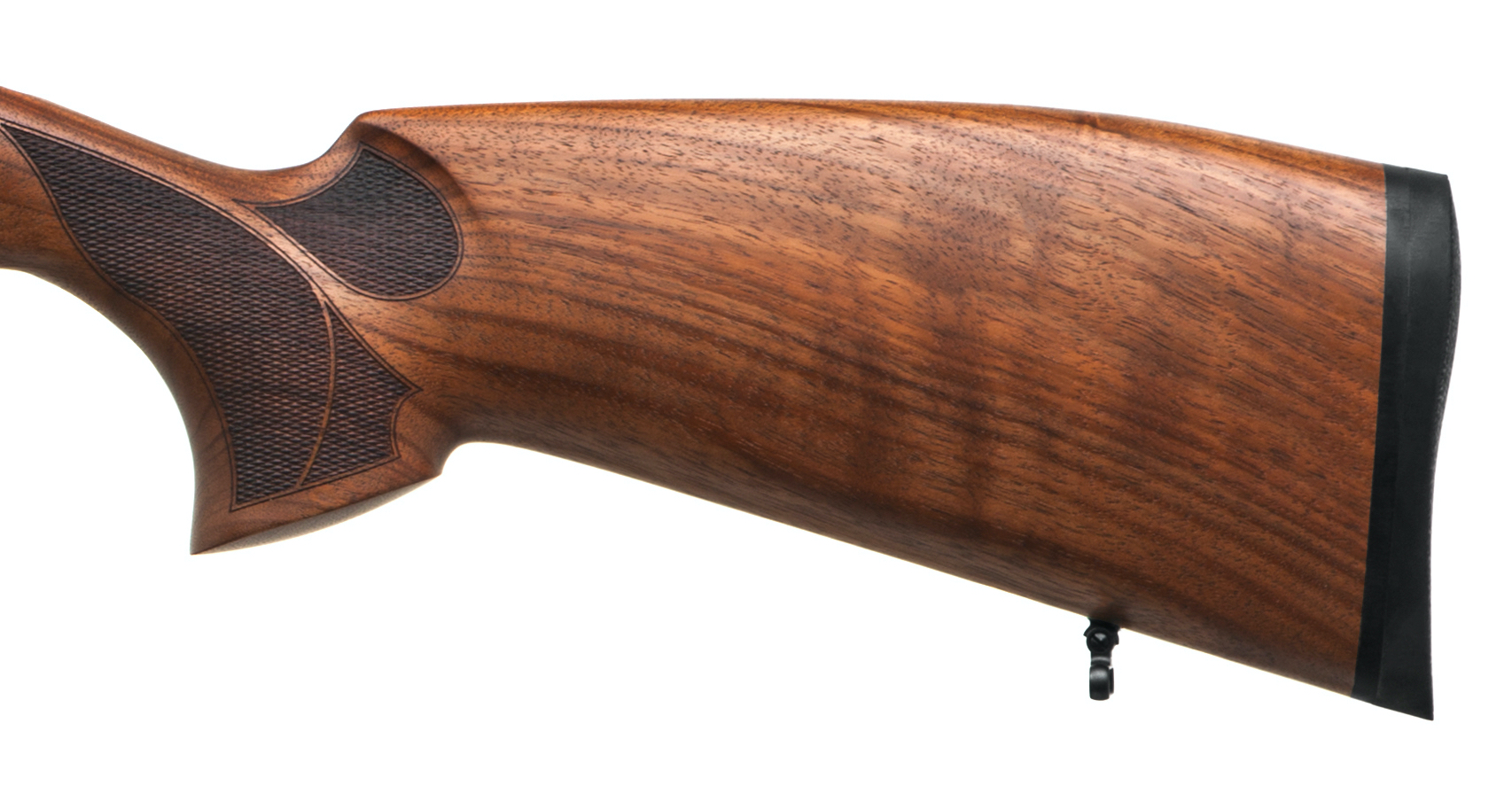

Deutscher ja
  • Gebogener Schaftrücken

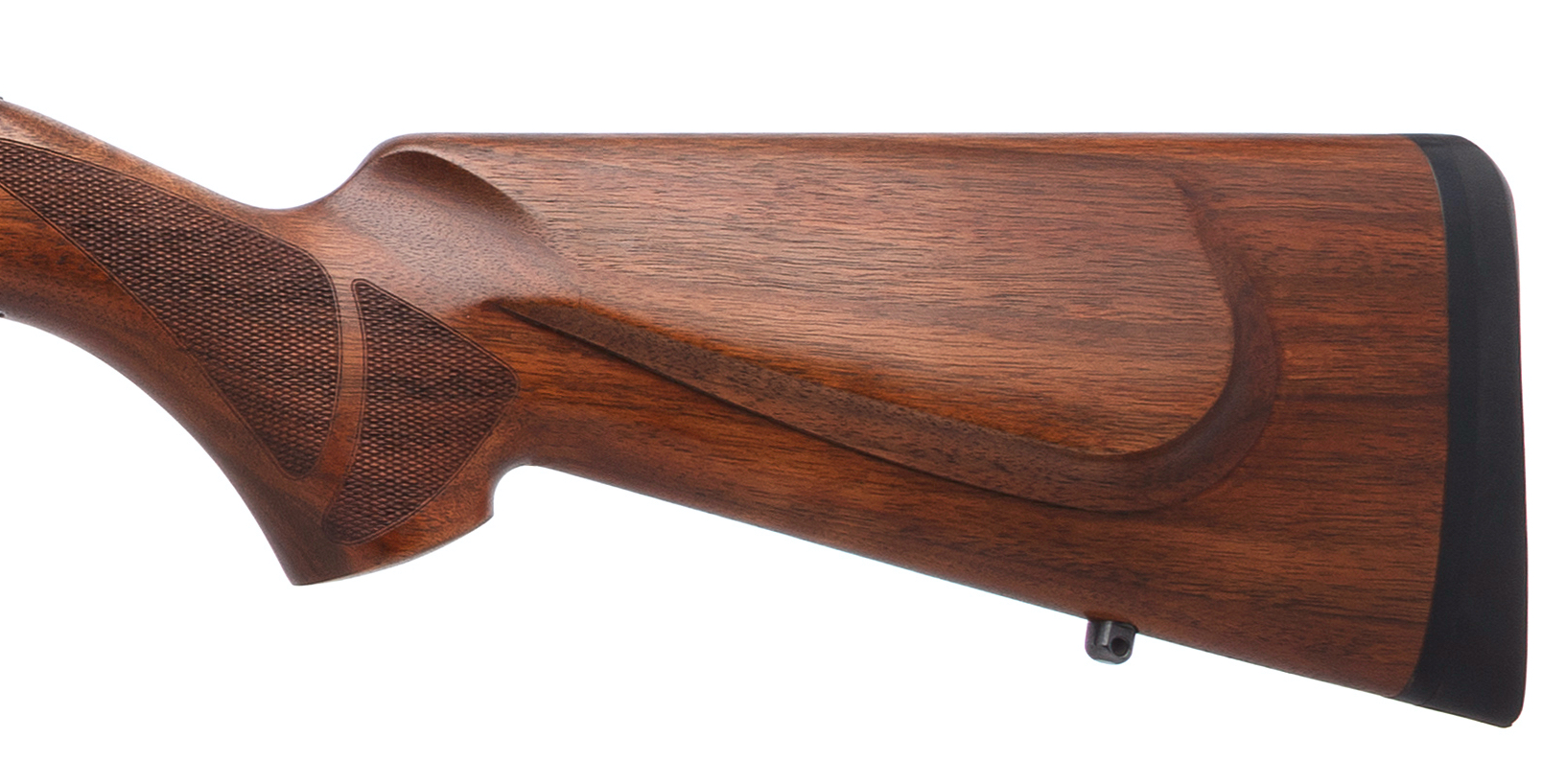

Monte-Carlo-Schaftja
  • Eindellung im hinteren Schaftrücken

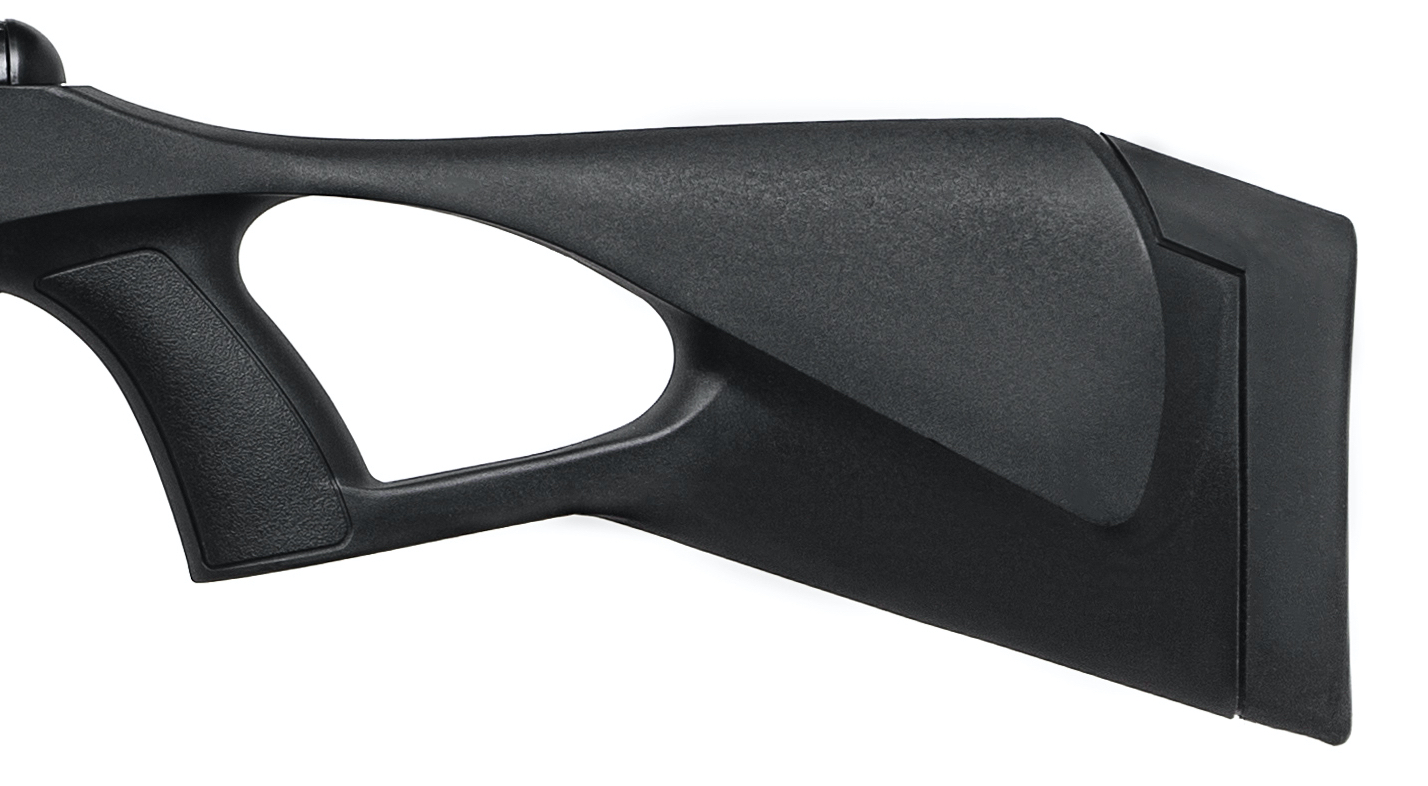

Lochgriffja
  • Daumenloch

Backe

  • Die Backe ist eine seitliche Ausbuchtung des Kolbens, auf der die Wange beim Zielen abgelegt wird.
Ohne

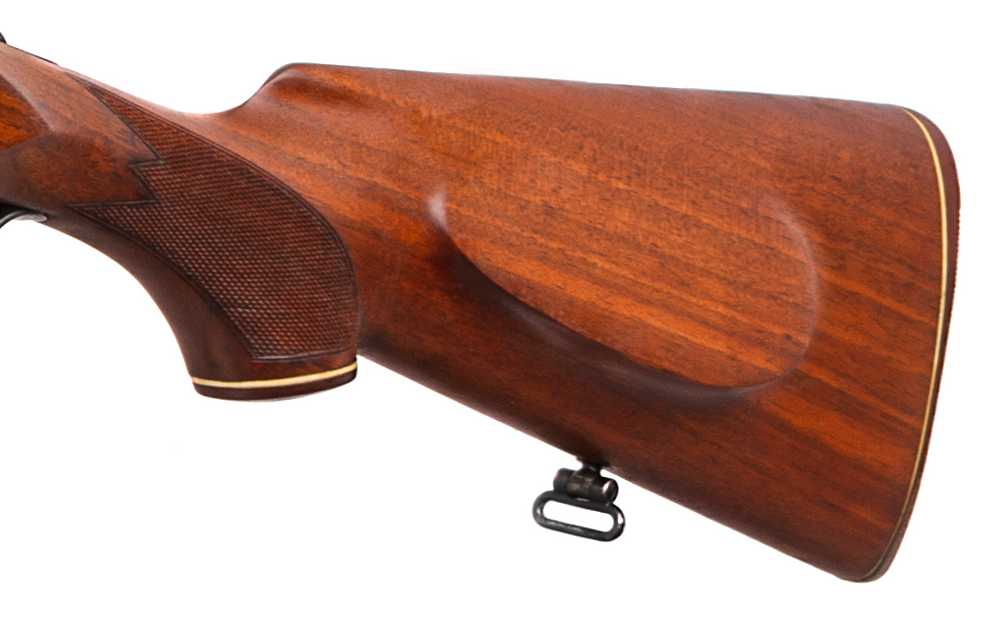

Deutsche
Monte-Carlo-Backe
Bayerische

Schaftkappe

Die Schaftkappe schließt den Kolben nach hinten ab und hat folgende Funktionen:

  1. Minderung des Rückstoßes
  2. Verbesserung des Anschlags
  3. Verlängerung des Schafts

Schaftmaße

BeschreibungAbbildung
  • Abstand von vorderem bis zum Ende der Schaftkappe
  • Winkel zwischen Schaftkappe und
  • Sichtbar als Abweichung der Laufmündung
  • Seitliche Abweichung des Schaftes von der Längsachse (Verlängerung der

Aussehen

Materialien

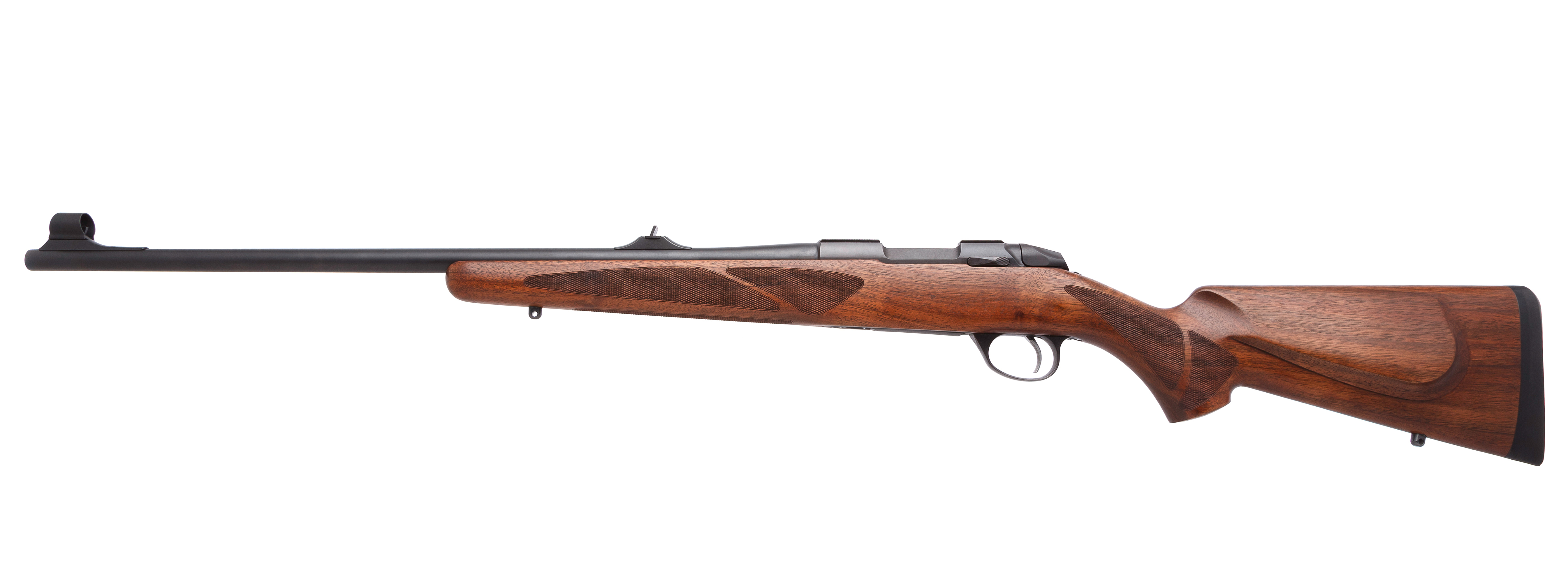

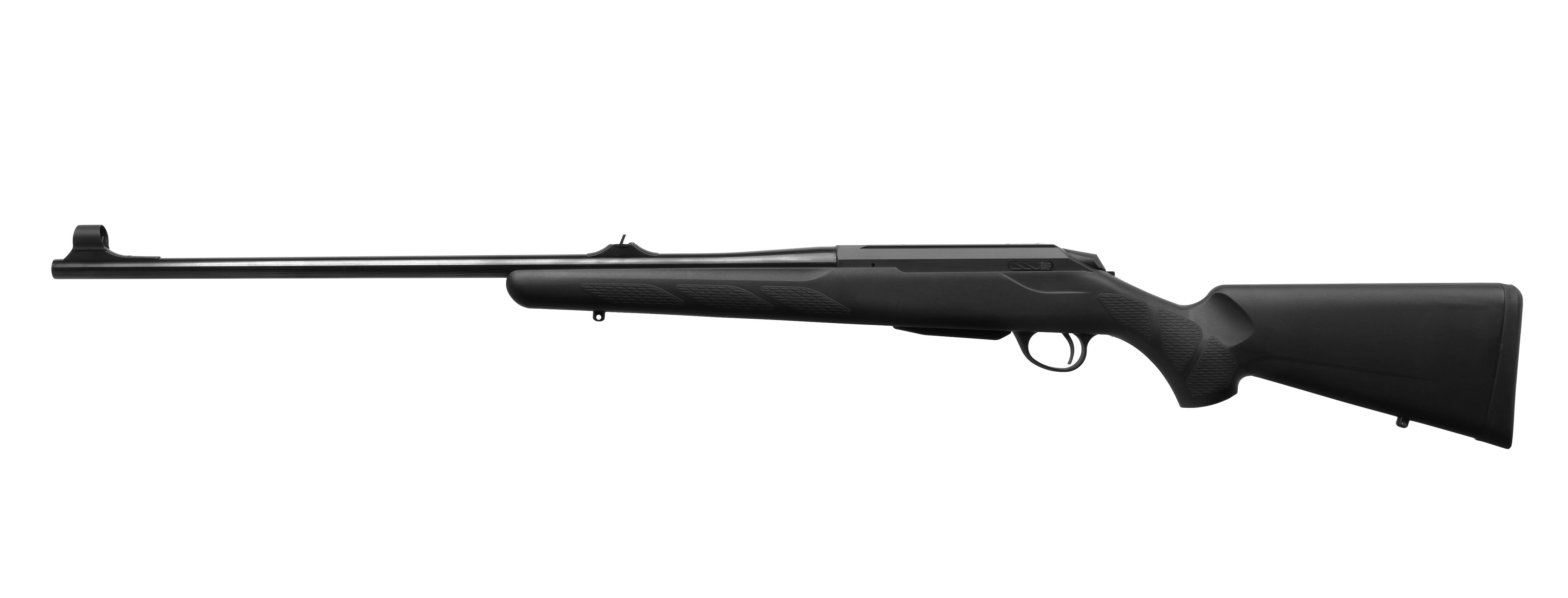

HolzKunststoff
Vorteile
  • Aussehen
  • Weniger Gewicht
  • Weniger Pflegeaufwand
  • Kaum anfällig für Witterung
Nachteile
  • Schwerer
  • Hoher Pflegeaufwand
  • Anfällig für Witterung
  • Aussehen
Beispiel

Fischhaut

  • Synonym: Punzierung
  • Funktion: Verbesserung der Griffigkeit
  • Beispiele:
    • Normale Fischhaut
    • Verschneidungen bei exklusiven
