Visierungen

Offene Visierung
header image

Zusammenfassung

Visiereinrichtungen sind Hilfsmittel für das Zielen mit . Offene Visierungen bestehen aus Kimme und Korn oder sind Fluchtvisierungen wie bei . Das Problem von offenen Visierungen ist, dass mehrere Punkte mit ungleichen Entfernungen vom Auge gleichzeitig scharf gestellt werden müssen. Deshalb gibt es wie . Diese bringen Ziel und Visiereinrichtung in eine Ebene zu bringen und vereinfachen dadurch das Zielen.

Grundlagen

Visiereinrichtungen

  • Visiereinrichtungen sind Hilfsmittel für das Zielen mit .
  • Visierung: Vollständige Einrichtung zum Zielen

Unterteilung

  1. Offene Visierung
    1. Mit Kimme und Korn
    2. Flintenvisierung (Fluchtvisierung)
  2. Geschlossene Visierung
    1. Diopter

Offene Visierung

Allgemeines

  • Die offene Visierung besteht aus Kimme und Korn.

Kimme

  • Die Kimme ist eine Vorrichtung am hinteren Laufanteil (dem Auge nah), der zusammen mit dem Korn dem Zielen dient.
  • Bei Repetierern und ist die Kimme fest verbaut.
  • Bei ist die Kimme beweglich und umlegbar.

Korn

  • Das Korn ist eine Erhebung im Bereich der Laufmündung (dem Auge fern), die dem Zielen dient.

Zielen

  • Sichtachse aus Kimme – Korn – Ziel bilden
  • Korrekte Lage: Korn liegt mittig in der Kimme („gestrichen“).
  • Vorteil: Großes Sichtfeld und schnelles Zielen
  • Nachteil: Häufige Zielfehler

MerkspruchAuge, Kimme, Korn und Schwein, müssen eine Linie sein.

Zielfehler und Treffpunktlage

VisierungTreffpunkt

  • Mittig

  • Tiefschuss

  • Vollkorn

  • Hochschuss

  • Links daneben

  • Rechts verklemmt

  • Rechts daneben

  • Links tief

  • Rechts verkantet

  • Rechts tief

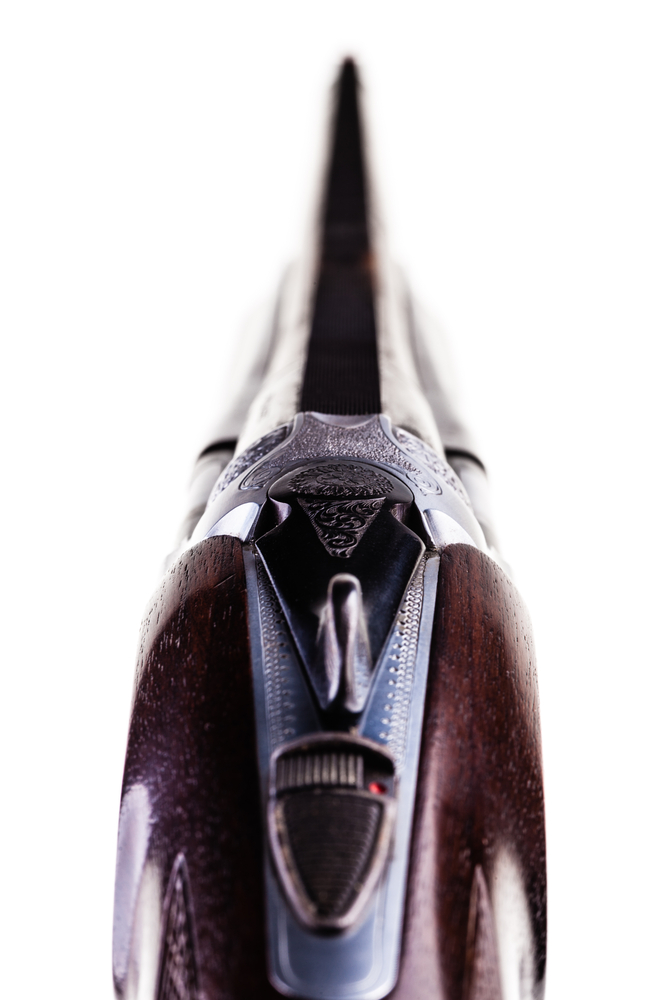

Flintenvisierung

  • Bei der Flintenvisierung oder Fluchtvisierung besteht die Visierung nur aus dem Korn und der Laufschiene. Es gibt keine Kimme.
  • Das Zielen erfolgt in der „Flucht“ des Laufs.

Optische Visierung

Optische Visierungen

  • Das Problem von offenen Visierungen ist, dass drei unterschiedlich weit entfernte Punkte (Kimme, Korn, Ziel) übereinander gebracht werden müssen.
  • Das Auge kann jedoch nicht auf alle drei Punkte gleichzeitig scharf stellen.
  • als lösen dieses Problem, indem die Visierung (das und das Ziel auf eine Ebene gebracht werden. So kann das Auge auf beide scharf stellen.
  • Vorteile von
    • Vereinfachen das Zielen
    • Vergrößern das Ziel
    • Verbessern das Sehen in der Dämmerung
    • Helfen beim Schätzen von Entfernungen

Merke sind optische Systeme, die das Zielen vereinfachen.

Geschlossene Visierung

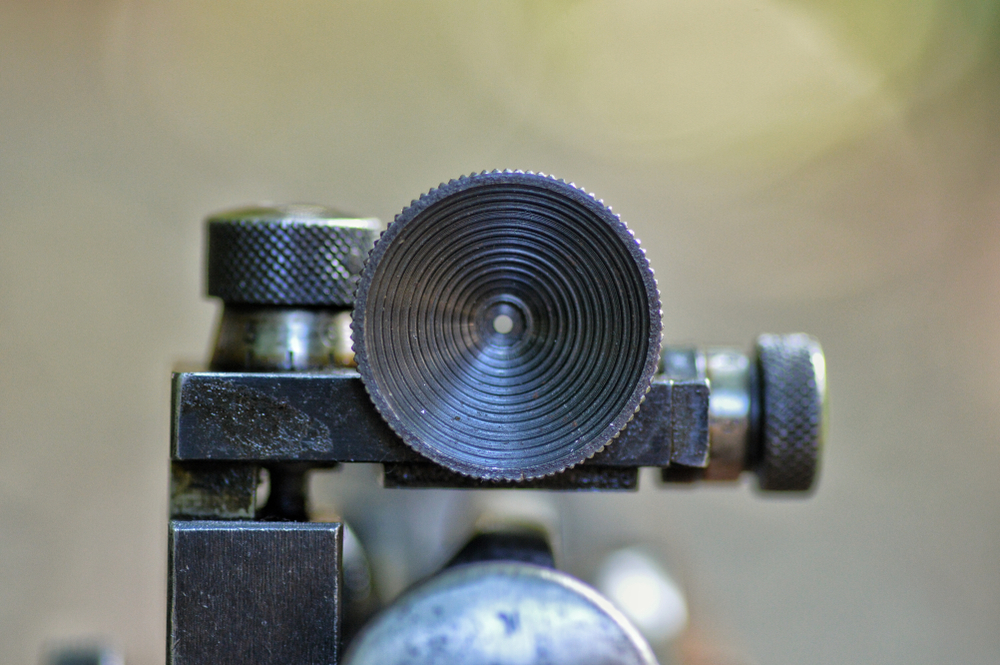

Diopter

Geschlossene Visierungen werden vorwiegend im Schießsport verwendet und sind jagdlich nicht relevant.

  • Synonym: Lochvisier
  • Wie bei der Kimme wird durch das Zielloch (Sehloch) das Korn zentriert.
  • Vorteil: Weniger Zielfehler durch Verlängerung der
  • Nachteil: Benötigt gute Lichtverhältnisse
  • Verwendung: Sportgewehre
