Grundlagen

Optische Visierungen

• Das Problem von offenen Visierungen ist, dass drei unterschiedlich weit entfernte Punkte (Kimme, Korn, Ziel) übereinander gebracht werden müssen.
• Das Auge kann jedoch nicht auf alle drei Punkte gleichzeitig scharf stellen.

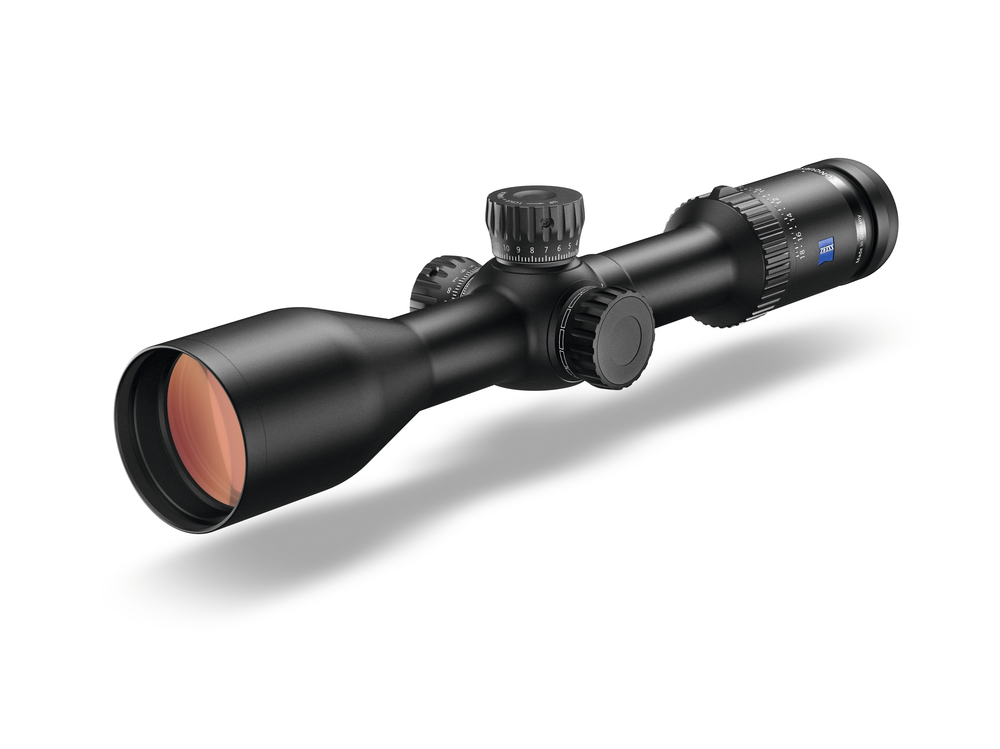

• Zielfernrohre als optische Visierungen lösen dieses Problem, indem die Visierung (das Absehen) und das Ziel auf eine Ebene gebracht werden.
• Vorteile von Zielfernrohren
• Vereinfachen das Zielen
• Vergrößern das Ziel
• Verbessern das Sehen in der Dämmerung
• Helfen beim Schätzen von Entfernungen

MerkeZielfernrohre sind optische Systeme, die das Zielen vereinfachen.

Eckdaten

• Bei der Auswahl eines Zielfernrohres sind vor allem die Vergrößerung und der Objektivdurchmesser wichtig.
• Niedrige Vergrößerung → Großes Sehfeld → Absuchen des Geländes bei Bewegungsjagden
• Hohe Vergrößerung → Kleines Sehfeld → Ansprechen und Jagd bei großen Entfernungen
• Variable Vergrößerung mit größerem Anwendungsbereich
• Objektivdurchmesser je nach Lichtbedingungen

Aufbau

• Um den Aufbau vom Zielfernrohr zu erklären, wird der Weg des Lichts abgegangen.
• Im Objektiv wird das Objekt „auf den Kopf“ gedreht und verkleinert.
• Es entsteht die Objektivbildebene bzw. 1. Bildebene.
• Durch das Prismensystem wird das Objekt wieder „richtig herum“ gedreht.
• Es entsteht die Okularbildebene bzw. 2. Bildebene.
• Beim Durchtritt durch das Okular wird das Bild für das Auge angepasst (z.B. Scharfstellung und Größenanpassung).

​​​​

Zielen

Treffpunktlagekorrektur

• Zielfernrohre müssen nach Montage eingeschossen werden.
• Höhenverstellung → Korrektur von Hoch- und Tiefschuss
• Seitenverstellung → Korrektur von Links- und Rechtsschuss
• Klickrastung: 1 Klick entspricht einer Veränderung des Treffpunkts von 1 cm auf 100 m.
• Handhabung:
• Korrektur des Absehens in Richtung der Schussabweichung
• Hochschuss → Korrektur des Absehens/Zielstachels nach oben
• Tiefschuss → Korrektur des Absehens/Zielstachels nach unten

Parallaxe

• Parallaxe ist die scheinbare Verschiebung des Absehens bei einem Zielfernrohr gegenüber dem Zielbild, wenn der Betrachter seine Position verändert.
• Ursachen
• Abweichung des Auges von der Fernrohrachse
• Auge-Zielfernrohr-Abstand zu groß oder zu klein (ideal sind ca. 8cm hinter dem Okular)

Gegenmaßnahmen

• Zielfernrohre sind für eine Zielentfernung von 100 m parallaxenfrei eingestellt.
• Ist das Auge zentriert (Fernrohrachse) kann es nicht zur Parallaxe kommen.
• Zielfernrohre mit manuellem Parallaxenausgleich

Absehen

Allgemeines

• Absehen sind eine Markierung im Zielfernrohr, welche das Zielen mit Feuerwaffen ermöglicht.
• Das Absehen kann in der Objektivbildebene oder in der Okularebene liegen.

Varianten

• Gutes Licht → Dünne Streifen
• Schlechtes Licht → Dicke Balken

Leuchtabsehen

• Diverse Varianten
• Besserer Kontrast bei schwachem Licht
• Schnellere Orientierung bei wechselnden Lichtverhältnissen

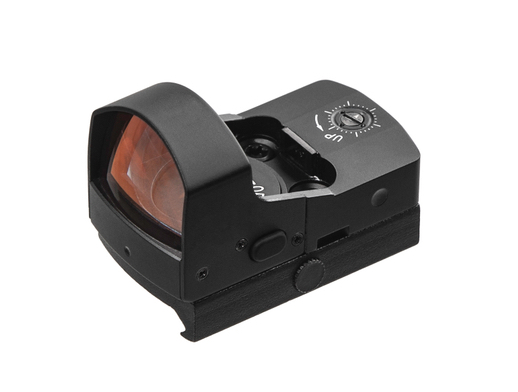

Leuchtpunktvisiere

• Darstellung eines (meist roten) Punktes auf einem halbdurchlässigem Spiegel
• Keine Vergrößerung → Gute Übersicht
• Schießen mit beiden Augen offen

Entfernung schätzen

Absehen 1 und 4

• Abstand der Horizontalbalken ≙ Länge eines Rehbocks (ca. 70cm) auf 100m Entfernung

AchtungBei Zielfernrohren mit variabler Vergrößerung gelten diese Schätzungen nur, wenn das Absehen in der Objektivbildebene liegt.

A-Absehen

• HalberAbstand der Horizontalbalken ≙ Länge eines Rehbocks (ca. 70 cm) auf 100 m Entfernung

AchtungBei Zielfernrohren mit variabler Vergrößerung gelten diese Schätzungen nur, wenn das Absehen in der Objektivbildebene liegt.

Variable Zielfernrohre

• Eine Veränderung der Vergrößerung betrifft auch das Absehen und damit die Schätzung der Entfernung.
• Absehen in Objektivbildebene (1. Bildebene)
• Ziel und Absehen verändern ihre Größe gleichmäßig.
• Schätzung der Entfernung ist möglich.
• Absehen in Okularbildebene (2. Bildebene)
• Ziel verändert die Größe, das Absehen behält die Größe.
• Schätzung der Entfernung ist nicht möglich.

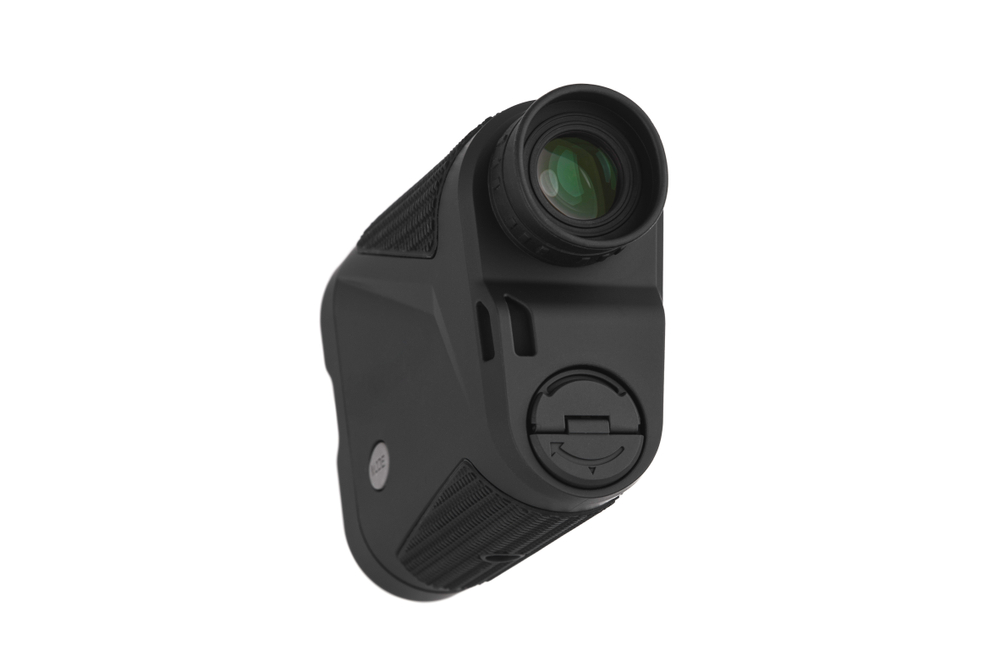

Entfernungsmesser

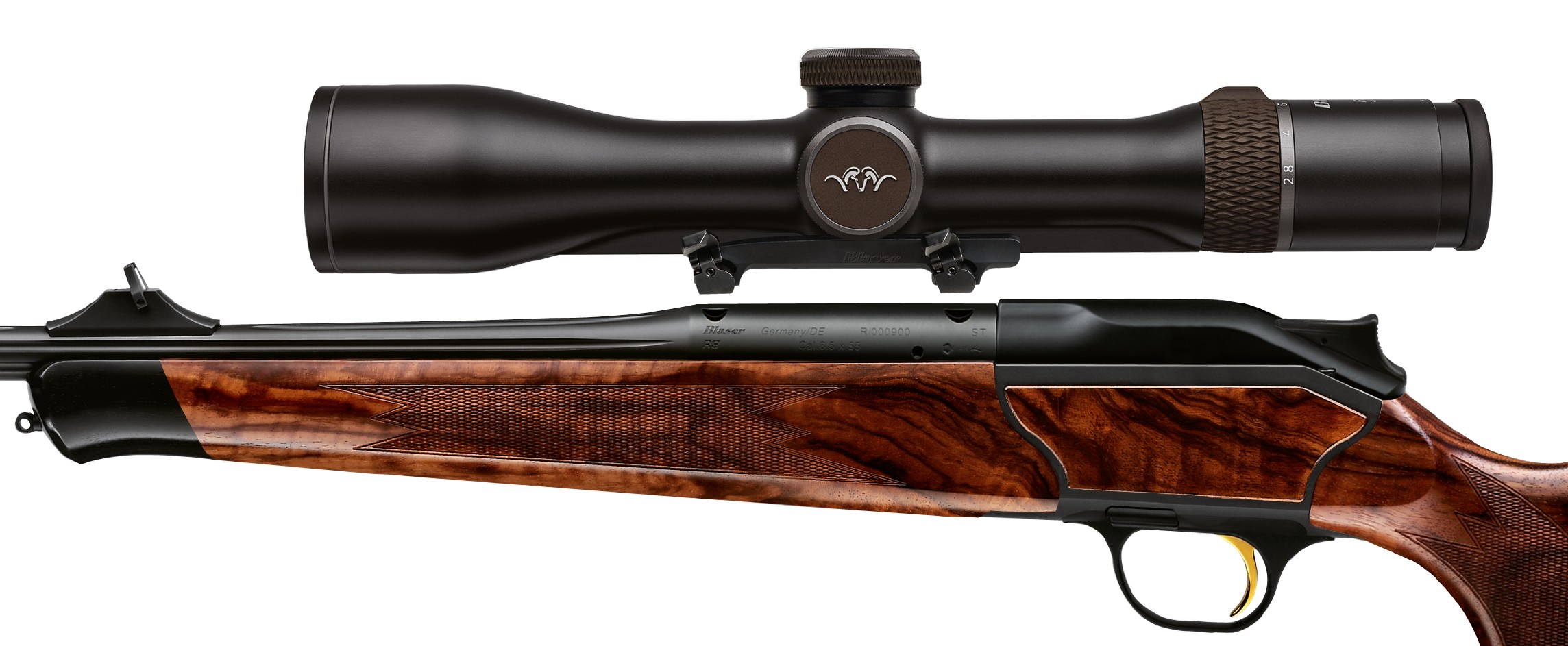

Montage

Allgemeines

• Eine gute Montage kann schnell abgenommen und aufgesetzt werden.
• Hierbei kommt es zu keiner Veränderung der Treffpunktlage.
• Beispiele
• Suhler-Einhakmontage
• Schwenkmontage
• Kippmontage
• Aufschubmontage

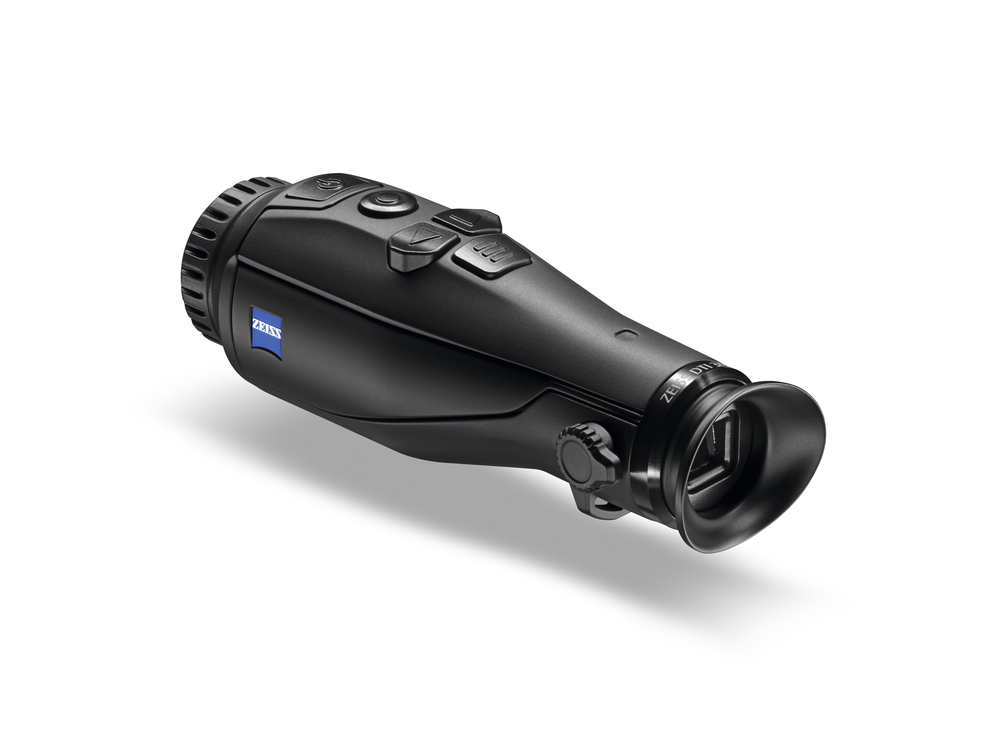

Nachtsichtgeräte

Allgemeines

• Funktionsweise: Restlicht wird elektronisch verstärkt
• Verwendung: Beobachtung und Ansprechen bei Dunkelheit
• Nachtzielgerät: Nachtsichtgerät, welches mit einer Montagevorrichtung für Schusswaffen versehen ist und ein Zielen bei Nacht ermöglicht.

Rechtlicher Hintergrund

• Nachtsichtgeräte sind erlaubt.
• Seit 2020 (Änderung des Waffengesetzes)
• Nachtsichtvorsatzgeräte und Nachtsichtaufsatzgeräte sind nach neuem Waffengesetz erlaubt (WaffG § 40 Absatz 3).
• Jagdrechtliche Verbote bleiben hiervon jedoch unberührt.
• Aktuell sind Nachtsichtvorsatzgeräte in folgenden Bundesländern jagdrechtlich erlaubt (Stand: 01.05.2020):
• Baden-Württemberg
• Bayern (per Ausnahmegenehmigung)
• Brandenburg
• NRW (nur für Schwarzwild)
• Sachsen
• Einrichtungen zum Beleuchten des Ziels und fest verbaute Nachtzielgeräte sind weiterhin bundesweit verboten.
• Altes Waffengesetz
• Der Besitz und die Verwendung von Nachtzielgeräten war nach Waffengesetz in Deutschland verboten.
